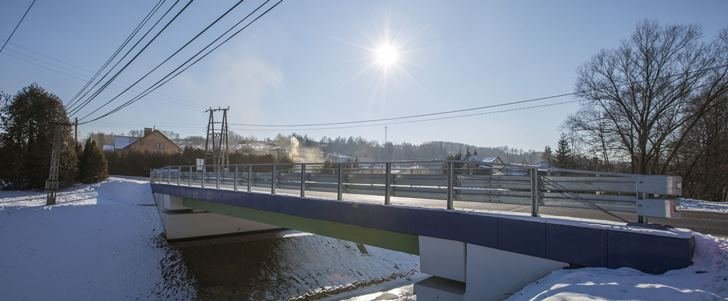

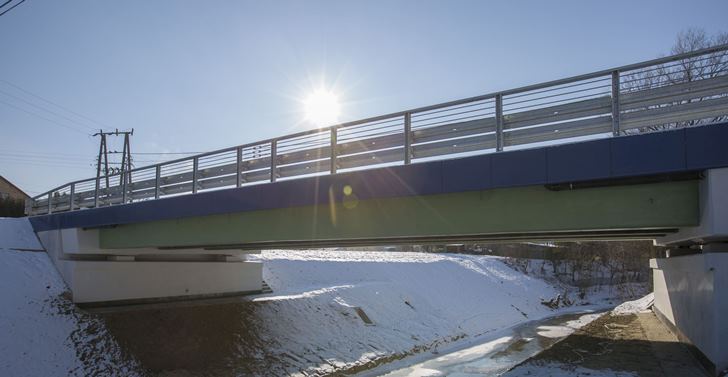

Pierwszy w Polsce most z kompozytów FRP
Most w Błażowej jest jednym z nielicznych w Europie i największym na świecie pod względem rozpiętości przęsła innowacyjnym mostem drogowym wybudowanym z materiałów kompozytowych. Zadanie zrealizowane zostało jako część projektu badawczego Com-bridge. Za jego realizację odpowiedzialne było konsorcjum pod kierownictwem Mostostalu Warszawa SA wraz z udziałem firmy Promost Consulting z Rzeszowa, Politechniki Rzeszowskiej oraz Politechniki Warszawskiej. Budowa przeprawy współfinansowana była ze środków programu „Demonstrator+” realizowanego przez Narodowe Centrum Badań i Rozwoju. Do budowy mostu użyto materiałów stosowanych powszechnie w przemyśle kosmicznym, lotniczym, samochodowym i sportowym (np. bolid Formuły 1). Włókna szklane i węglowe umożliwiły uzyskanie lekkiej, wytrzymałej i odpornej na korozję konstrukcji. Pierwszy polski, most drogowy z kompozytów FRP ustanowił światowy rekord rozpiętości przęsła. Jego wybudowanie było możliwe dzięki współpracy przemysłu i nauki pod kierownictwem Mostostalu Warszawa.
Mostostal Warszawa – Inżynierowie przyszłości
Mostostal Warszawa od lat jest pionierem w zakresie wprowadzania innowacji w budownictwie. Ponad 10 lat temu Spółka, jako jedyna w całej branży budowlanej w Polsce, powołała własny Dział Badań i Rozwoju. Obecnie jednostka zatrudnia kilkunastu specjalistów z takich branż jak: budownictwo, inżynieria sanitarna, elektronika i materiałoznawstwo. Współpracują oni niemalże ze wszystkimi liczącymi się jednostkami badawczymi w kraju i za granicą. Wspierając nowe technologie, firma inwestuje nie tylko w rozwój własny, ale co ważniejsze ma również wkład w rozwój polskiej myśli inżynieryjnej. Aktywna działalność w dziedzinie R&D (Research and Development) oraz zaangażowanie na polu naukowo-badawczym zaowocowały wieloma sukcesami. Efektem prac specjalistów Mostostalu Warszawa jest m.in. budowa pierwszego polskiego mostu drogowego z kompozytów FRP w ramach projektu Com-bridge.
Belka na miarę sukcesu
Materiał użyty do budowy belek mostu to kompozyt włóknisty o osnowie polimerowej nazywany zwykle kompozytem FRP (ang. fibre-reinforced polimer). Poprzez otoczenie żywicą zbrojenia w postaci włókien szklanych i węglowych powstaje materiał o nowych parametrach, niebędących bezpośrednią wypadkową właściwości składników go budujących. Cechą kompozytu FRP, która szczególnie przyciągnęła uwagę inżynierów mostowców, jest większa trwałość w porównaniu z materiałami tradycyjnie wykorzystywanymi w budownictwie. Kompozyt FRP nie koroduje jak stal ani nie podlega erozji jak beton. Ponadto jego niska gęstość i duża wytrzymałość pozwalają na prefabrykację dużych elementów konstrukcyjnych, których montaż jest szybki i możliwy przy wykorzystaniu sprzętu o mniejszej nośności niż w przypadku tradycyjnych prefabrykatów.
Unikatowe rozwiązanie na skalę światową
Obecnie na świecie istnieje zaledwie kilka mostów o podobnej konstrukcji (np. dwa w Australii, dwa w Hiszpanii i jeden w USA). W Polsce jest to pierwszy obiekt wybudowany w takiej technologii. Most w Błażowej jest również rekordową konstrukcją pod względem rozpiętości teoretycznej przęsła kompozytowego, która wynosi 21,0 m. Płytę pomostową wykonano z betonu lekkiego zbrojonego prętami FRP, co również jest unikalnym rozwiązaniem. Jego powstanie jest wynikiem współpracy konsorcjum naukowo-przemysłowego, w którym Mostostal Warszawa odgrywał rolę lidera. Rolą Mostostalu Warszawa było opracowanie technologii i produkcja kompozytowych elementów konstrukcyjnych. Za dokumentację projektową i zdobycie wymaganych pozwoleń odpowiadał Promost Consulting. Zakres prac obejmował również przeprowadzenie badań materiałowych zrealizowanych przez Politechnikę Warszawską oraz badań prototypowych elementów mostowych wykonanych przez Politechnikę Rzeszowską. Projekt badawczy Com-bridge (www.com-bridge.pl) uzyskał dofinansowanie ze środków Narodowego Centrum Badań i Rozwoju.
- Powstanie pierwszego polskiego mostu z kompozytów FRP jest efektem olbrzymiej pracy zaangażowanych w projekt firm i jednostek naukowo-badawczych – od etapu badań materiałowych, poprzez ustalenie nowych założeń projektowych, opracowanie technologii produkcji, aż po badania prototypowych elementów mostowych. Gdy dziś patrzę na gotowy obiekt, odczuwam wielką satysfakcję. Postawiliśmy kolejny kamień milowy w polskim mostownictwie – powiedział Juliusz Żach, kierownik Działu Badań i Rozwoju Mostostal Warszawa.
Prefabrykacja mostu w nowej technologii
Cztery belki mostu zostały wykonane przez Dział Badań i Rozwoju Mostostalu Warszawa w warsztacie kompozytowym firmy przy ul. Krakowiaków w Warszawie. Produkcja belek odbywała się przy zastosowaniu technologii infuzji, tj. przesycania żywicą suchych włókien przy wsparciu próżni. Prefabrykacja miała charakter pilotażowy, wymagała pełnego zaangażowania i dużego wysiłku specjalistów firmy. Budowa mostu prowadzona była przez Departament Infrastruktury. Obiekt został oddany do użytku pod koniec ubiegłego roku, uroczyste otwarcie mostu z udziałem władz powiatu rzeszowskiego odbyło się na początku lutego 2016 roku.
Most w Błażowej w liczbach:
- Liczba belek: 4,
- Długość belek: 22,0 m,
- Masa 1 belki: 4100 kg,
- Rozpiętość teoretyczna 21,00 m,
- Szerokość płyty pomostowej: 10,40 m,
- Szerokość jezdni: 6,0 m,
- Liczba jezdni: 1,
- Liczba pasów ruchu jezdni: 2,
- Nośność obiektu: „B” wg PN-85/S-10300,
- Droga: 1411R (powiatowa),
- Klasa drogi: L,
- Obciążenie ruchem: 100 kN/oś,
- Kategoria ruch: KR 2,
- Prędkość projektowa – 30km/h (teren zabudowany).
